Кожухотрубный теплообменник.
2025-09-07

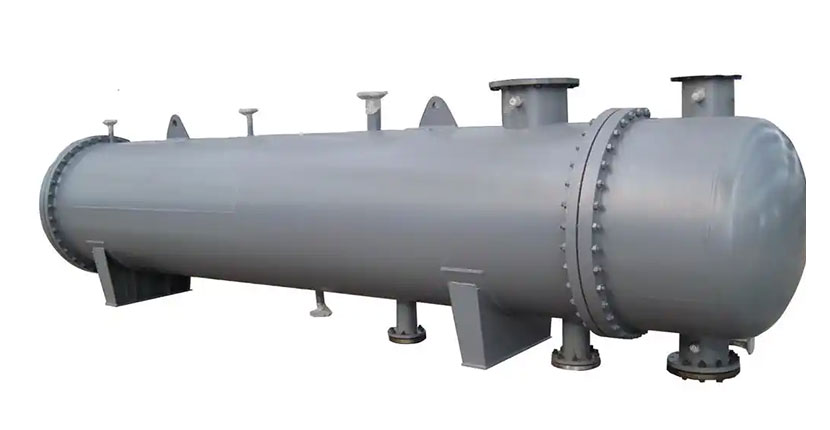

Кожухотрубный теплообменник состоит из корпуса, пучка теплообменных труб, трубной доски, перегородок (отражательных плит) и камеры распределения и других компонентов. Корпус в основном цилиндрический, внутри установлен пучок труб, оба конца пучка труб закреплены на трубных досках. Два вида жидкости, холодная и горячая, осуществляющие теплообмен, один вид течет внутри труб, называется жидкостью трубного пространства; другой вид течет снаружи труб, называется жидкостью межтрубного пространства. Для повышения коэффициента теплопередачи жидкости снаружи труб обычно внутри корпуса устанавливают некоторое количество отражательных плит. Отражательные плиты могут повысить скорость жидкости в межтрубном пространстве, вынуждая жидкость многократно проходить поперек пучка труб по заданному пути, усиливая степень турбулентности жидкости. Теплообменные трубы на трубной доске могут быть расположены по равностороннему треугольнику или квадрату. Расположение по равностороннему треугольнику более компактное, степень турбулентности жидкости снаружи труб высокая, коэффициент теплопередачи большой; расположение по квадрату обеспечивает удобство очистки снаружи труб, подходит для жидкостей, склонных к образованию накипи. Основные контрольные параметры кожухотрубного теплообменника: площадь нагрева, расход горячей воды, количество теплопередачи, параметры теплоносителя и другие.
Каждый проход жидкости через трубный пучок называется одним трубным ходом; каждый проход через корпус называется одним корпусным ходом. На рисунке показан теплообменник с простейшей конструкцией - с одним корпусным ходом и одним трубным ходом, сокращенно называемый теплообменник типа 1-1. Для повышения скорости жидкости внутри труб, в камерах на обоих концах могут быть установлены разделительные плиты, разделяющие все трубы на несколько групп равномерно. Таким образом, жидкость каждый раз проходит только через часть труб, вследствие чего многократно движется вперед и назад в трубном пучке, это называется многотрубным ходом. Аналогично, для повышения скорости потока жидкости снаружи труб, также в корпусе могут быть установлены продольные отражательные плиты, вынуждая жидкость многократно проходить через пространство корпуса, называется многокорпусным ходом. Многотрубный ход и многокорпусный ход могут находиться в комбинированном применении.
