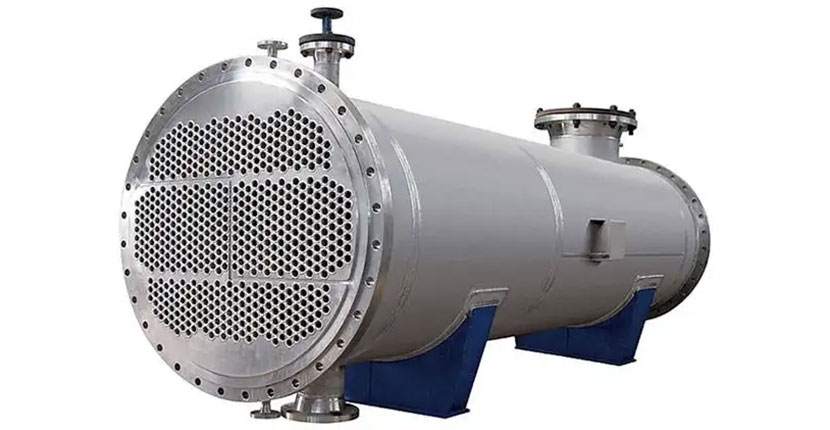

Теплообменник с фиксированной трубной решеткой.
2025-08-31
Теплообменник с неподвижной трубной решеткой относится к кожухотрубным теплообменникам, в которых трубные решетки на обоих концах трубного пучка жёстко соединены с корпусом сварным методом. Трубная решетка после сварки с корпусом может также служить фланцем, соединяемым болтами с фланцем камеры. Преимущества: простая конструкция, при обеспечении равной поверхности теплопередачи требуется минимальный внутренний диаметр корпуса. Недостатки: при большой разнице температур между средами в межтрубном и трубном пространстве возникают значительные термические напряжения, приводящие к вырыву трубок из решетки и разрыву в месте соединения трубок с трубной решеткой, что вызывает утечки или потерю устойчивости трубок; одновременно техническое обслуживание и очистка межтрубного пространства неудобны. Широко применяется в обычных условиях, но также ограничен разностью температур.
